彈簧支架系列
可變碟簧支吊架
|
|
| |
|
恒力彈簧支吊架 |
|
H型恒力彈簧支吊架（簡稱恒吊）是按力矩平衡原理來的一種機械裝置。可以通過它來懸吊和支撐管道及設備，此時，當管道或設備產生位移時，只要在預先選定的載荷位移內，不管其位移變化有多大，它們可以通過恒力彈簧支架而獲得恒定的支撐力。從而就不會給管道或設備帶來新的附加壓力，這樣就可以避免造成重大的設備和安全事故。
一般在有熱位移較大的重要部位，就應考慮設置恒力彈簧支吊架，由于怛力彈簧支吊架的這一特點，因此在普通熱力發電廠、核電站、石油和化工等熱動力裝置中得到愈來愈的應用。 |
|

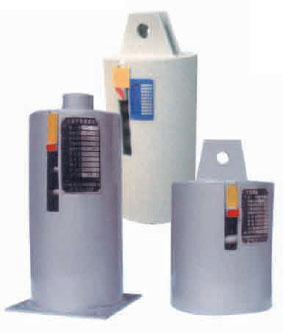

可變彈簧支吊架 |
|
(一)、用途和適用范圍：
本吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。
(二)、結構形式和型號表示方法：
本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。
TH1又分為A、B、C三種類型；
TH1A為單耳連接吊架彈簧；
TH1B為雙耳連接吊架彈簧；
TH1C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH2適用于安裝在鋼梁上；
TH3主要用于擱置在基礎、鋼梁、樓板上。 |
|
恒力碟簧支吊架 |
|
| |
|
組合型碟簧支架 |
|
組合型碟簧支架應用在運行中產生熱位移的管道和設備，并具有承載力大、支撐穩定、運行可靠等特點，使用在石油、化工裝置及其它需要減少位移應力的地方。組合支架適用于支撐大型的管道和設備，有效地解決了普通支架支撐和荷載無法滿足實際需要的問題。
一．適用范圍：
位移范圍0-60mm、工作荷載21000-2500000N、管道公稱尺寸范175-4000mm；
使用環境溫度范圍-20℃～200℃。
二．結構形式:
組合支架的結構形式分為單排2組組合、單排3組組合、單排4組或雙排4組組合、單排5組或單排和雙排5組組合、雙排6組組合、雙排8組組合和雙排10組共9種基本結構形式。
組合支架還可與各種滑動支座、固定支座等配合使用。 |
